PP酸霧洗滌塔焊接時的化學反應分析
PP酸霧洗滌塔焊接時的化學反應分析

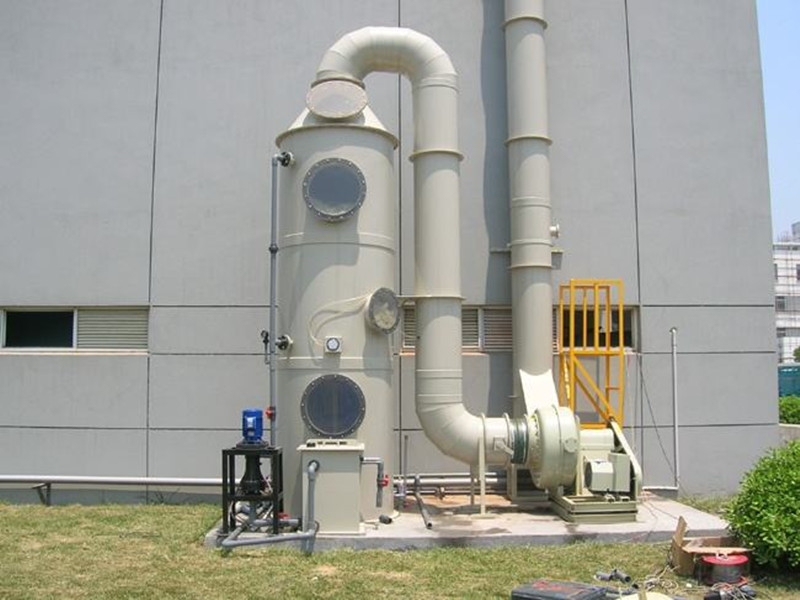

PP酸霧洗滌塔因其***異的耐腐蝕性、輕便性和成本效益，廣泛應用于化工、電鍍、冶金等行業的酸性廢氣處理系統。在焊接過程中，雖然PP材料本身不涉及復雜的化學變化，但焊接工藝的選擇和操作環境可能間接影響材料的化學穩定性和物理性能。以下是對PP酸霧洗滌塔焊接時可能發生的化學反應及相關技術要點的詳細分析：
一、PP材料的***性與焊接原理
1. 材料***性
PP（聚丙烯）是一種熱塑性塑料，具有化學惰性高、耐酸堿腐蝕、***緣性***等***點，但其熔點較低（約160170℃），熱變形溫度約為100120℃。這些***性決定了其焊接方式需采用熱熔焊接技術。
2. 焊接原理
PP焊接通過加熱使材料局部熔化，形成熔融態后壓合冷卻固化，從而實現分子層面的連接。此過程不涉及材料本身的分解或新物質生成，但高溫可能引發以下潛在反應：
氧化降解：若焊接溫度過高或暴露于氧氣中，PP分子鏈可能斷裂，生成自由基或低分子量化合物。
熱老化：長時間高溫可能導致材料變脆或變色。
二、焊接過程中的潛在化學反應
1. 高溫氧化反應
反應條件：當焊接溫度超過200℃時，PP分子鏈中的叔碳原子（CH鍵）可能與氧氣發生氧化反應。
反應式：
\[
\text{PP} + \text{O}_2 \xrightarrow{\Delta} \text{氧化產物（如酮、羧酸）} + \text{自由基}
\]
影響：氧化產物會降低焊縫的機械強度和耐化學性，導致設備壽命縮短。
2. 熱分解反應
反應條件：溫度超過180℃時，PP可能發生熱分解，生成乙烯、丙烯等小分子烯烴。
反應式：
\[
\text{PP} \xrightarrow{\Delta} \text{乙烯} + \text{丙烯} + \text{其他揮發性物質}
\]
影響：分解氣體逸出可能形成焊縫氣泡或孔洞，降低密封性。
3. 雜質催化反應
反應條件：若焊接環境中存在金屬碎片、油污或水分，可能作為催化劑加速PP的降解。
典型反應：
\[
\text{PP} + \text{金屬催化劑} \rightarrow \text{降解產物（如蠟狀物質）}
\]
影響：焊縫表面出現黏性析出物，影響耐腐蝕性和美觀度。
三、焊接工藝***化與風險控制
1. 材料選擇
使用與母材同質的PP焊條，確保化學一致性和熔點匹配。
避免使用含填料（如玻璃纖維）的焊條，以免引發界面反應。
2. 環境控制
溫度管理：預熱溫度控制在80120℃，焊接溫度不超過190℃，防止熱變形。
隔***氧氣：采用惰性氣體（如氮氣）保護或真空焊接，減少氧化風險。
濕度控制：環境濕度低于60%，防止水分引起氫鍵破壞或水解反應。
3. 工藝參數調整
焊接速度：保持勻速（推薦12m/min），避免局部過熱。
壓力控制：加壓0.10.3MPa，確保熔融層緊密貼合。
冷卻方式：自然冷卻或風冷，避免急冷導致內應力。
4. 焊縫后處理
打磨焊縫去除氧化層，使用PP專用膠水或底漆增強密封性。
進行真空檢漏或氣壓測試，確保無微孔泄漏。
四、案例分析與實際應用建議
1. 典型案例
某電鍍廠PP洗滌塔因焊接溫度過高（220℃），導致焊縫周邊材料變脆，運行半年后出現酸液滲漏。檢測發現焊縫處PP分子量下降30%，伴有氧化產物生成。
2. 改進措施
采用熱風焊槍+溫控系統，將溫度穩定在180℃以下。
焊接前用丙酮清洗表面油污，減少雜質催化作用。
焊縫冷卻后噴涂防腐涂層（如環氧酚醛漆），增強耐酸性能。
五、總結
PP酸霧洗滌塔焊接的核心在于控制熱輸入與環境干擾，避免材料發生氧化降解或熱分解。通過***化焊接工藝、嚴格環境管理和后處理強化，可確保焊縫的化學穩定性與設備整體性能。實際應用中需結合設備工況（如酸堿濃度、溫度）選擇適配的焊接方案，并定期對焊縫進行無損檢測（如超聲波檢測），以延長設備使用壽命。
