酸洗塔結構構造
酸洗塔結構構造

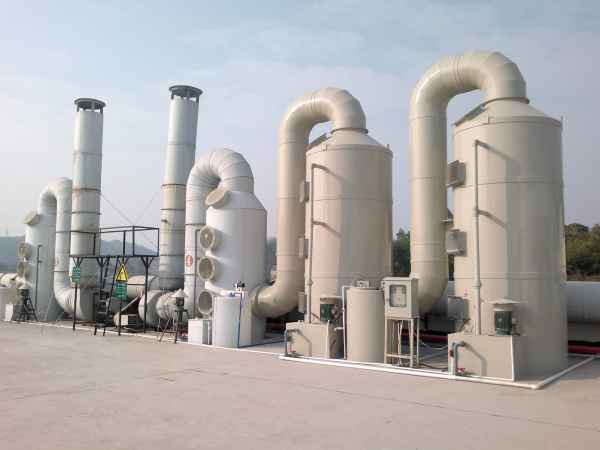

在工業生產中，尤其是在化工、石油煉制和環境保護等***域，酸洗塔扮演著至關重要的角色。它主要用于去除氣流中的酸性組分，如硫化氫、二氧化碳等，以保護后續設備和減少環境污染。本文將詳細介紹酸洗塔的結構構造，幫助讀者更***地理解其工作原理和設計***點。
一、酸洗塔的基本原理
酸洗塔通常采用氣液逆流接觸的方式，即酸性氣體自下而上通過塔內，而洗滌液則自上而下流動。在這個過程中，氣體與液體充分接觸，酸性組分被吸收到洗滌液中，從而實現氣體的凈化。
二、酸洗塔的主要構造
酸洗塔的結構通常包括以下幾個部分：
1. 塔體：塔體是酸洗塔的主體結構，通常由金屬或塑料材料制成。塔體的形狀可以是圓柱形、錐形或其他***殊形狀，以適應不同的工藝要求。
2. 填料層：填料層位于塔體內，提供了氣液接觸的場所。填料可以是隨機堆放的碎片、規整排列的填料或者是高效的結構化填料。填料的選擇對酸洗效率有著重要影響。
3. 分布器：分布器位于塔體的底部和***部，分別用于均勻分布進入塔內的氣體和洗滌液。一個******的分布器設計可以確保氣液兩相在整個塔截面上均勻分布，提高傳質效率。
4. 收集器：收集器位于填料層的上方，用于收集洗滌液并重新分配。這有助于減少液體的徑向流動，確保液體均勻地流過填料層。
5. 塔盤：在一些設計中，酸洗塔會使用塔盤來替代或輔助填料層。塔盤上有許多孔洞，氣體通過孔洞上升，與液體在塔盤上形成泡沫層進行接觸。
6. 進出口：酸洗塔的***部和底部分別設有氣體和液體的進出口。這些口通常配備有法蘭或螺紋連接，以便與管道系統相連。
7. 支撐結構：為了維持塔體的穩定性和填料層的結構完整性，酸洗塔內部會設置支撐結構。這些結構必須能夠承受填料的重量，同時允許氣體和液體自由通過。
三、酸洗塔的設計要點
在設計酸洗塔時，需要考慮以下幾個關鍵因素：
1. 處理能力：根據需要處理的氣體流量和酸含量來確定塔的尺寸和操作參數。
2. 填料選擇：根據酸洗效率的要求選擇合適的填料類型和尺寸。
3. 操作壓力和溫度：考慮到酸洗過程的安全性和效率，必須確保塔體能夠承受預期的操作壓力和溫度。
4. 材料耐腐蝕性：由于酸洗過程中可能會接觸到強酸，因此塔體和內部構件的材料必須具有******的耐腐蝕性。
結語：
酸洗塔的結構構造對其性能和效率有著直接的影響。通過精心設計和選材，酸洗塔能夠在各種工業環境中有效地去除酸性氣體，保護環境和設備安全。了解酸洗塔的結構構造對于操作和維護這些設備至關重要。
