酸洗塔廢氣凈化裝置的運行過程

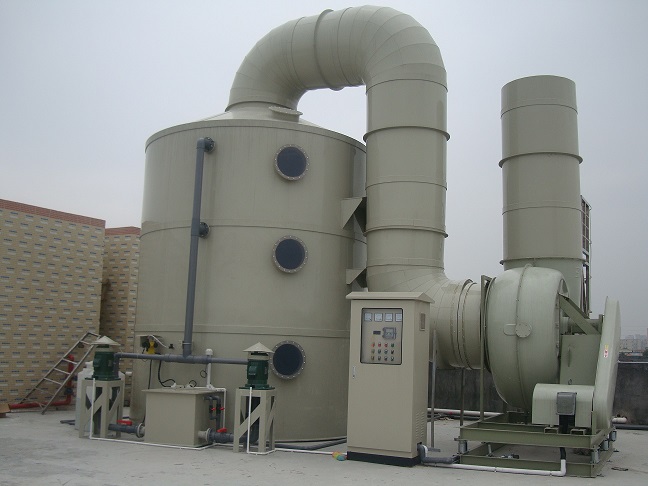

酸洗塔由塔體、填料、液體分布器、氣水分離器、噴淋系統、循環水泵、循環水箱等單元組成。塔內填料層用作氣液相間接觸元件的傳質設備。



填料支撐板安裝在酸洗塔廢氣凈化裝置的底部，填料以復雜的方式放置在支撐板上。噴霧液體通過液體分配器從塔***噴到填料上，并沿著填料表面向下流動。氣體從塔的底部進料，由氣體分配裝置分配，并與液體逆流地連續通過填料層的間隙。在填料表面，氣體和液體緊密接觸進行傳質。當液體沿填料層向下流動時，有時會發生壁面流動，導致氣體和液體在填料層中分布不均勻，從而降低傳質效率。因此，酸洗塔廢氣凈化裝置中的填料層分為兩段或三段，中間設有再分布裝置，再分布噴淋在下填料上。

為了防止氣體帶走噴淋液，塔***的氣水分離器有效攔截噴淋液。噴淋液在回收過程中會部分流失，所以塔底循環水箱會及時補充噴淋液。酸洗塔的***點是去除效率高達95%，性能***，耐腐蝕性強，重量輕，安裝維護方便，強度高，外形美觀，占地面積小，后期運行維護成本低等。
